Особенности конфигурации системы, ограничения и рекомендации

1. Область применения системы DEVIlink, Danfoss Link

Применяется для управления отоплением (в том числе дистанционно через сеть интернет), в отдельно стоящих частных домах или многокомнатных квартирах с площадью до 300 м2.

Не рекоммендуется применять для управления в следующих случаях:
~~Отель~~
~~Оффисное здание~~

2. Общее количество устройств в системе

Допустимое количество всех устройств системы беспроводного управления отоплением - 50 устройств максимум (включая главное устройство - центральную панель управления DEVIlink CC).

3. Максимальное количество одинаковых устройств

Существуют ограничения по максимальному количеству идентичных устройств в системе.
Одинаковые устройства в системе управления DEVIlink, Danfoss Link не должны превышать указанное количество:

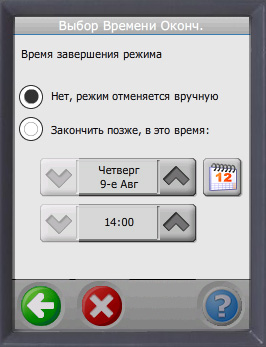

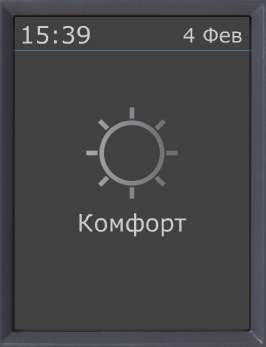

DEVIlink CC - центральная панель управления, обязательное устройство - 1 шт.
DEVIlink FT - настенный беспроводной терморегулятор - 30 шт.
DEVIlink RS - настенный беспроводной датчик температуры воздуха - 30 шт.
DEVIlink PR - беспроводное реле с подключением к розетке - 30 шт.
DEVIlink HR - беспроводное реле коммутации скрытого типа - 30 шт.
Living Connect - беспроводная термоголовка для управления температурой радиаторов отопления - 20 шт.
DEVIlink RF-CU - репитер (повторитель) сигнала устойчивой для связи между устройствами системы - 4 шт.
DEVIlink BR - беспроводное устройство управления котлом (вкл./ выкл.)- 2 шт.
DEVIlink HC - беспроводной контроллер водяных контуров отопления - 3 шт.

4. Взаимное влияние расположенных рядом систем

На корректную работу всей системы или соседних систем влияет расстояние между устройствами DEVIlink, Danfoss Link.
Важно понимать, что две независимых системы могут влиять на работу друг друга, и для того, чтобы все устройства и сисьема DEVIlink, Danfoss Link в целом ратотали корректно, следует придерживаться рекомендаций по размещению этих устройств.
Если расстояние между ближайшими устройствами разных систем будет меньнее 30м, то максимальное допустимое количество устройств в каждой из соседних систем не должно превышать 25 шт.
Кроме того, минимальное расстояние между ближайшими главными устройствами DEVIlink CC разных систем не должно быть меньше - 15 м.

5. Максимальное количество устройств в одной комнате

Существуют ограничения в количестве устройств в конфигурации каждой виртуальной комнаты в системе DEVIlink, Danfoss Link.
Например возможна конфигурация следующих устройств:
Датчик температуры воздуха DEVIlink RS - 1 шт. + Терморегуляторы DEVIlink FT - 4 шт.
Датчик температуры воздуха DEVIlink RS - 1 шт. + (терморегулятор DEVIlink FT + реле в розетку DEVIlink PR + реле скрытого типа DEVIlink HR) - общее количество не более 4шт.
Максимальное количество терморегуляторов DEVIlink FT в комнате - 4 шт.
Максимальная возможная конфигурация с датчиком температуры DEVIlink RS 0-1 шт. + термоголовки на радиаторы отопления Living Connect - 10 шт.

6. Применение ретрансляторов сигнала - залог надежной работы системы

Для надежной связи между устройствами DEVIlink желательно использовать ретранслятор сигнала DEVIlink CF-RU, если количество устройств в системе составляет более - 10 шт.

Если между устройствами в качестве преграды существует Ж/Б перекрытие, так же желательно использовать ретранслятор сигнала, так как железобетонные конструкции существенно снижают уровень радиоволн и при значительныз расстояниях между устройствами связь может быть не надежной или может быть потеряна совсем.

Максимальное количество ретрансляторов сигнала DEVIlink CF-RU (Danfoss Link) в одном направлении от главного устройства может быть не более - 3 шт.
Во всей системе не может быть более 4 устройств DEVIlink CF-RU.

Инструкция по установке DEVIlink

Пункты 0.1 – 0.5 следует применять на небольших объектах, где нет проблем с радиосвязью из-за, например, значительных препятствий для прохождения радиосигнала или больших расстояний между устройствами

0.1 Зарегистрируйте в DEVIlink CC все устройства с питанием от сети 220 В – RU, HC, HR, PR, FT, FTs. Модули CF-RU регистрируются первыми. Рекомендуется общая последовательность регистрации – от ближнего к дальнему от DEVIlink CC.

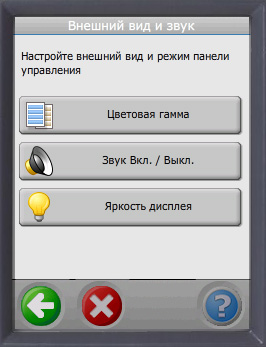

(SETUP – Комнаты и устройства – Добавить новую комнату – Устройства комнаты – Добавить устройство – Начать регистрацию)

Если в системе есть RU, то они регистрируются первыми, в порядке увеличения расстояния от СС. Первый RU должен находиться в одном помещении с панелью СС и как можно ближе к ней, не далее 5 м.

0.2 Зарегистрируйте в DEVIlink CC все устройства с питанием от батареек – lc, RS.
(SETUP – Комнаты и устройства – Добавить новую комнату – Устройства комнаты – Добавить устройство – Начать регистрацию)

0.3 Установите СС на место постоянной работы. Запустите тест сети на CC.
( SETUP – Состояние и диагностика – Сеть – Запуск теста сети)

Если тест сети завершился неудачей, то в системе следует применить один или несколько дополнительных RU (max 4 шт.) и использовать для настройки такой системы п.п. 1-3 настоящей инструкции.

0.4 Нажмите кратковременно кнопку /\ на каждом RS. Символы на экране будут некоторое время мигать, после чего отобразится температура. Символ «антенна» не должен отображаться.

0.5 Нажмите кратковременно кнопку /\ на каждом lc. Если символ антенны мигает – дождитесь автоматического отключения дисплея, затем подождите 5 сек., нажмите стрелку «вверх» и убедитесь, что нет символа «антенна» и отображается температура.

Инструкция по установке DEVIlink для устранения проблем связи

1. Ретрансляторы RU

1.1 Зарегистрируйте в СС ретрансляторы RU как сервисные устройства в последовательности от ближнего к дальнему.
( SETUP – Комнаты и устройства – Добавить Сервис. Устройство – Начать регистра- цию После регистрации каждого RU его следует выключить.)

Порядок регистрации RU, должен соответствовать расстоянию. RU, который находится ближе всего к СС, должен быть зарегистрирован в первую очередь, остальные – в порядке удаления от СС. Это обеспечит присвоение ретрансляторам первых номеров в системе, что обеспечит стабильную работу системы. Отключение RU после регистрации не позволит системе создавать неверные марш- руты связи.

1.2 Установите СС на место постоянной работы. Все RU и СС должны располагаться в тех местах, где они будут в дальнейшем работать. Первый RU должен находиться в одном помещении с панелью СС и как можно ближе к ней (не далее 5 м).

1.3 Включите питание всех RU.

1.4 Запустите тест сети на CC.
(SETUP – Состояние и диагностика – Сеть-Запуск теста сети)
Этот тест проводится только для СС+RU, которые составляют основу системы радиосвязи.

1.5 Если тест пройден успешно – убедитесь, что все RU имеют хороший уровень сигнала (кнопка «Текущее сост. сети»). Если тест завершился неудачей или слабый сигнал – измените расположение RU, выключите-включите СС и повторите тест. Или увеличьте количество RU, сбросьте их аппаратно (см. инструкции), на СС нажмите Reset до звукового сигнала и повторите с п. 1. При хорошем уровне сигнала значок состояния имеет 4-5 делений зелёного цвета.

Выполнять следующие пункты имеет смысл только после успешного завершения теста сети с RU.

2. RS и living connect (питание от батареек)

2.1 Зарегистрируйте в СС все lc.
( SETUP – Комнаты и устройства – Добавить новую комнату – Устройства комнаты – Добавить устройство – Начать регистрацию После регистрации каждого lc его следует выключить.) Выключить lc можно вынув батарейку или переведя его в режим «М». Выключение устройств не позволит системе создавать неверные маршруты связи до момента окончательной стационарной их установки.

2.2 Зарегистрируйте в СС все RS.
(SETUP – Комнаты и устройства – Добавить новую комнату – Устройства комнаты – Добавить устройство – Начать регистрацию После регистрации каждого RS, его следует выключить.)
Выключить RS можно вынув батарейку. Выключение устройств не позволит системе создавать неверные маршруты связи до момента окончательной стационарной их установки.

2.3 Установите СС на место постоянной работы. Все RU, lc, RS и СС должны располагаться стационарно в тех местах, где они будут в дальнейшем работать.

2.4 Запустите тест сети на СС.
(SETUP – Состояние и диагностика – Сеть – Запуск теста сети)
Этот тест сети проводится только для устройств с питанием от бата- реек и RU (комбинация СС+RU+lc+RS).

2.5 Поочерёдно включайте RS и нажимайте однократно, кратковременно кнопку /\ на каждом RS. Символы на экране будут некоторое время мигать, затем отобразится текущая температура. Символ «антенна» отображаться не должен.

2.6 Поочерёдно включайте или выводите из монтажного режима lc. Если символ антенны мигает – дождитесь автоматического отключения дисплея, затем подождите 5 сек., нажмите кнопку /\ и убедитесь, что символ антенны не отображается и выводится температура. Если тест сети не обнаруживает все RS – измените, если возможно, их расположение, выключите-включите СС и повторите тест. Если это не принесло результата для RS или тест сети не обнаружи- вает все lc – попробуйте изменить расположение RU, выкл.-вкл. СС и повторить тест. Если и это не приносит результата, то возможно необходимо увели- чить количество RU (max 4 шт.), сделать аппаратный сброс всех устройств, на СС нажать Reset до звукового сигнала и повторить действия, начиная с п.1.

3 HC, HR, PR, FT, FTs (питание 220 В)

3.1 Зарегистрируйте в СС все остальные устройства в следующем порядке: сначала HC, затем HR и PR, FT и FTs. После регистрации каждое устройство надо выключить. Отключение устройств не позволит системе создавать неверные маршруты связи.

3.2 Установите СС на место постоянной работы. Все устройства должны располагаться в местах дальнейшей работы.

3.3 Включите все устройства системы

3.4 Запустите тест сети на центральной панели CC и дождитесь его успешного завершения.
(SETUP – Состояние и диагностика – Сеть – Запуск теста сети)
Если тест сети не обнаруживает все устройства – необходимо изменить расположение RU, выкл.-вкл. СС и повторить тест. Если это не приносит результата, то возможно надо увеличить количество RU (max 4 шт.), сделать аппаратный сброс всех устройств, на СС нажать Reset до звукового сигнала и повторить, начиная с п. 1.
